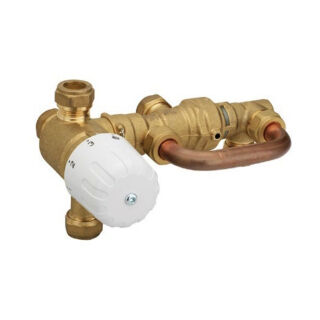

Ce kit de raccordement est un groupe de brassage autonome qui est installé entre le réservoir d'eau chaude et le générateur de chaleur pour augmenter la température de l'eau chaude à la température souhaitée. La vanne est équipée d'un thermostat, d'une vanne mélangeuse et d'une vanne à trois voies. Selon la température du réservoir d'eau chaude, l'eau potable préchauffée est directement acheminée vers le consommateur via le groupe de brassage ou est encore chauffée par la chaudière. Le kit de raccordement d'eau chaude sanitaire est installé à l'entrée de la chaudière et régule ainsi automatiquement l'alimentation en eau chaude et sa température de sortie.
Fonctionnement : Ce groupe de brassage décide si l'eau du réservoir d'eau potable doit passer par la chaudière (huile / gaz / électricité) ou être directement acheminée vers le point de prélèvement (conduite d'eau chaude). La température limite est de 48 °C. Au-dessus de cette température, l'eau chaude est directement dérivée de la chaudière. En dessous de 48 °C, la vanne s'ouvre et la chaudière augmente la température de l'eau chaude. Le thermostat intégré empêche les températures supérieures à 55 °C d'atteindre la conduite d'eau chaude.
Données techniques :
- Le robinet est en laiton conforme à la norme EN 12165, joints EPDM
- Raccords ½“ AG, écrou double cône tube Cu 15 mm ou joint plat
- Température de fonctionnement maximale 90 °C
- Pression de service maximale 10 bar
- Réglage vanne à trois voies (température de dérivation) : 48 °C +/- 2 K
- Plage de réglage vanne mélangeuse thermostatique : 30 – 60 °C
- Réglage température de sortie vanne mélangeuse 45 °C
- Valeur KV vanne à trois voies 1,2 m³/h
- Valeur KV vanne mélangeuse 1,4 m³/h
- Les composants sont adaptés à une utilisation avec de l'eau sanitaire.
