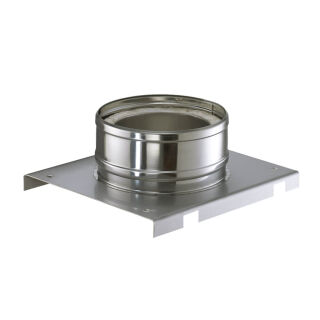

Plaque de base Schiedel ICS avec drain au fond - pour plus de stabilité
La plaque de base ICS avec évacuation de Schiedel est la première partie de votre système de cheminée. Il constitue le lien direct avec la fondation et doit transférer toutes les charges au sous-sol afin d'assurer la stabilité de base du système. La précision de l'assemblage est ici essentielle.
Lorsque l'air chaud et l'air froid se rencontrent, il se produit souvent de la condensation. Pour éviter que cela ne s'accumule, un tuyau de drainage a été intégré. La plaque de base est en acier inoxydable et, comme tous les produits de cette série, elle présente un aspect élégant et de haute qualité.
Pour l'évacuation des condensats, il faut également commander la fermeture Schiedel ICS. La plaque de base est reliée aux sections de tuyaux situées au-dessus d'elle par un manchon à emboîtement et est disponible avec des diamètres intérieurs de 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm
| Mode de fonctionnement |
Pression négative, pression positive, fonctionnement sec / humide |
| Carburant |
Combustible solide / pétrole et gaz |
| Température des gaz d'échappement |
jusqu'à 600° sec / humide |
| Isolation |
Isolation minérale de 25 mm |
| Tube intérieur |
épaisseur du matériau 0,5 mm - 0,6 mm |
| Tube extérieur |
épaisseur du matériau 0,5 mm - 0,7 mm / brillant |
| Résistance thermique |
R37 m² K/W (à 25 mm) |
| Longueur utile |
97 mm |
| Ø intérieur de la cheminée (mm) |
80 |
100 |
130 |
150 |
180 |
200 |
230 |
250 |
300 |
| Ø extérieur de la cheminée (mm) |
130 |
150 |
180 |
200 |
230 |
250 |
280 |
300 |
350 |
| Largeur (mm) |
188 |
208 |
238 |
258 |
278 |
285 |
315 |
335 |
385 |
| Profondeur (mm) |
256 |
276 |
306 |
326 |
356 |
353 |
383 |
403 |
453 |
