Schiedel - Support mural d'extension ICS " L " - parfaitement adapté au support mural de 50 mm

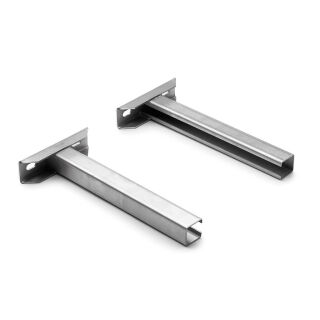

Le support mural d'extension ICS L est un produit de Schiedel. L'extension est une pièce supplémentaire pour les supports muraux du système de cheminée ICS. Si la distance pure du support mural à la maçonnerie n'est pas suffisante, la rallonge L peut être construite entre les deux pour obtenir la distance souhaitée. Les pièces d'extension peuvent être coupées à la dimension souhaitée à l'aide d'une scie en acier inoxydable.
Les différentes distances maximales entre les murs sont nommées de L1 à L6. Le support mural L des extensions ICS est disponible pour les diamètres intérieurs 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm.
Caractéristiques techniques Schiedel DW ICS :
| Mode de fonctionnement | Pression négative, pression positive, fonctionnement sec / humide |
|---|---|
| Carburant | Combustible solide / pétrole et gaz |
| Température des gaz de combustion | jusqu'à 600° sec / humide |
| Tube intérieur | épaisseur du matériau 0,5 mm - 0,6 mm |
| Tube extérieur | épaisseur du matériau 0,5 mm - 0,7 mm / brillant |
| Résistance thermique | R37 m² K/W (à 25 mm) |
Distance maximale entre les murs (mm) :
| Ø intérieur de la cheminée | 80 | 100 | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Type L1 | 250 | 250 | 250 | 250 | 250 | 250 | 220 | 220 | 220 |
| Type L2 | 440 | 440 | 440 | 440 | 440 | 440 | 370 | 370 | 370 |
| Type L3 | 500 | 500 | 500 | 500 | 500 | 500 | 470 | 470 | 470 |
| Type L4 | 700 | 700 | 700 | 700 | 700 | 700 | 670 | 670 | 670 |
| Type L5 | 1010 | 1010 | 1010 | 1010 | 1010 | 1010 | 980 | 980 | 980 |
| Type L6 | 1225 | 1225 | 1225 | 1225 | 1225 | 1225 | 1195 | 1195 | 1195 |
